جزئیات اطلاعات |
|||
Place of Origin | China | نام تجاری | RICITE |
---|---|---|---|
شماره مدل | RMD-FT | نام محصول: | پمپ سانتریفیوژ مغناطیسی با روکش فلوروپلیمر RMD |
رنگ: | قرمز، آبی سفارشی | کالیبر: | 32-300 میلی متر |
جریان: | 3.2-1000 متر مکعب در ساعت | بلند کردن: | 8-150 متر |
درجه حرارت: | -20 ℃ - + 150 ℃ (سفارشی در صورت نیاز + 150 ℃ - + 350 ℃) | فشار: | 0-1.6Mpa (در صورت نیاز 1.6-30Mpa سفارشی) |
قدرت: | 1.1-315 کیلو وات | درخواست: | نفت، شیمیایی، دارویی، آبکاری |
برجسته: | پمپ محرک مغناطیسی کوچک,پمپ درایو مغناطیسی بدون مهر و موم گریز از مرکز,پمپ درایو ماگ فولاد ضد زنگ |

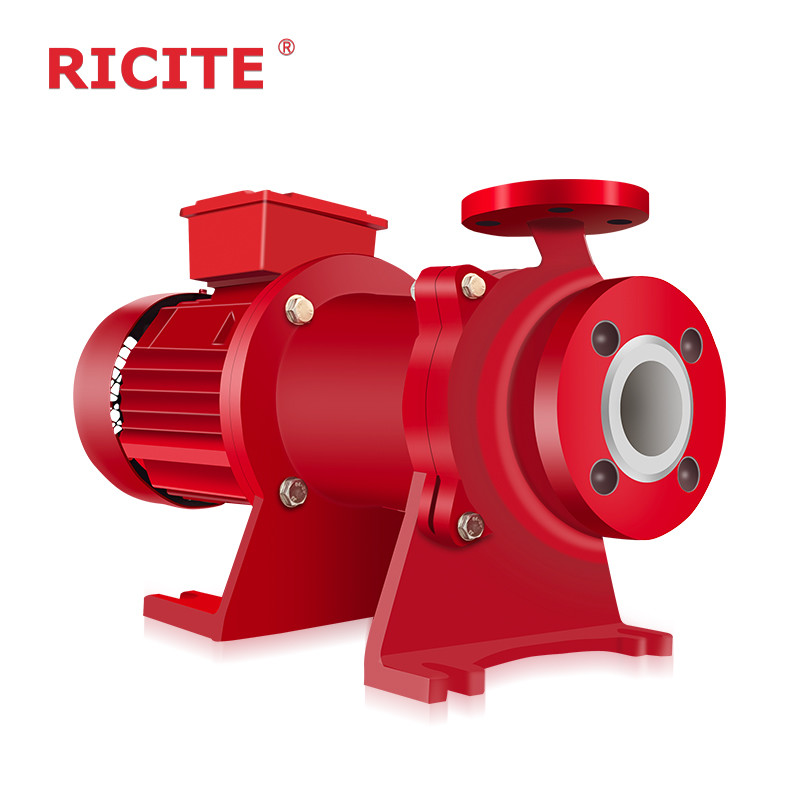

پمپ سانتریفیوژ RMD فلورپولیمر پوشه شده با محرک مغناطیسی
توضیحات
پمپ مغناطیسی برای انتقال قدرت، کاملا بدون نشت استفاده می کند، زمانی که موتور روتور مغناطیسی بیرونی را به چرخش هدایت می کند،خطوط میدان مغناطیسی از شکاف عبور می کنند و می توانند، بر روی روتور مغناطیسی داخلی عمل می کند، به طوری که روتورهای پمپ به طور همزمان با موتور چرخش می کنند و بدون تماس مکانیکی تورک را انتقال می دهند.هیچ نشت که آلودگی را کاهش می دهد، صرفه جویی در انرژی و حفاظت از سلامت کارکنان در خط تولید است.
ویژگی ها
1. پوشش پمپ، چرخ و قوطی از PFA / FEP گرمشکن ساخته شده است، بدون بارندگی ناخالصی، مناسب برای حمل مایعات شیمیایی بسیار خالص و بسیار خوردنی
2. قاب پمپ از آهن کششی ساخته شده است و فلنج ها از استانداردها پیروی می کنند، قدرت مکانیکی بالا، می تواند تحمل بار سنگین لوله را داشته باشد؛
3. قطعات مرطوب شده با مواد PFA / FEP پوشش داده شده اند، کانال جریان صاف، عملکرد هیدرولیکی برتر، از دست دادن اصطکاک هیدرولیکی کمتر و کارایی بالا
4. میله، آستین، روتور و استاتور همه از SSiC ساخته شده اند، با ویژگی های سختی بالا، مقاومت در برابر فرسایش بالا و مقاومت در برابر خوردگی بالا
5.طراحی حلقه مارپیچ منحصر به فرد از سوراخ داخلی آستین استر روغن استر ساده راحت تر و آسان تر برای گرفتن گرمای تولید شده توسط اصطکاک در طول کار;
6یک قوطی ورودی به قوطی اضافه می شود، بنابراین می تواند فشار سیستم بالاتر را تحمل کند و می تواند گرما تولید شده توسط جریان گرد و غبار مغناطیسی ناشی از آستین فلزی را از بین ببرد.
7. آهنربا های داخلی و خارجی از مواد NdFeB و samarium cobalt ساخته شده اند و سطح آهنربا تا 3600 gauss استکه می تواند به راحتی گشتاور موتور را به چرخ چرخ منتقل کند، و در شرایط جریان بزرگ لغزنده نخواهد شد و همچنین می تواند مانع از تماس روتور در چرخ دنده با حلقه فشار عقب شود،در نتیجه از ذوب شدن قطعات فلورپولیمر به دلیل گرما تولید شده توسط خیالی جلوگیری می شود، و اطمینان از عملکرد پایدار پمپ مغناطیسی در کاربرد خوردگی بالا؛
8. کل پمپ یک ساختار عقب کشیدن را اتخاذ می کند ، نگهداری و تعویض قطعات آسان است و نیازی به جدا کردن خط لوله نیست.
درخواست
پمپ مغناطیسی پوشیده از فلورپولیمر مناسب برای حمل محیط بسیار خوردنی بدون ذرات جامد، در دمای زیر 150 °C، مانند اسید گوگرد، اسید هیدروکلوریک، اسید نیتریک،قلیات قوی، آب سلطنتی، اسید هیدروفلوئوریک، اکسیدان قوی، عامل کاهش دهنده، و غیره به طور گسترده ای در مواد شیمیایی، نفت، پالایش نفت، انرژی هسته ای، مواد شیمیایی، الکتروپلاستی، الکترولیز، پلی استر،کود، داروسازی، انرژی هسته ای و غیره، ایده آل برای تحویل مایعات بسیار سمی، قابل احتراق، انفجاری، پاک شده است.
کد گذاری مدل
پارامترها
نام | نوع | جریان | سر | دمای کاری | قدرت | سرعت | دیای فلانگ | ملاحظات |
پمپ های محرک مغناطیسی پوشیده از فلورپولیمر | RMD | 1.8 تا 400 متر در ساعت | 8-80 متر | -20 تا 150 درجه سانتیگراد | 0.12-132kw | 2900/1450 r/min | 12 تا 200 میلی متر | برای الزامات خاص می تواند سفارشی شود |
مدل ها
مدل | ق | H | n | η | قدرت شفت | NPSH | قدرت موتور ((kW) | |||
ویسکوزیت متوسط ((g/cm3) | ||||||||||
m3/h | L/s | m | r/min | % | kW | m | 1 | 1.35 | 1.84 | |
32-25-125 | 2.4 4 4.8 |
0.67 1.11 1.33 |
20.6 20 18 |
2900 | 24 30 28 |
0.56 0.73 0.84 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
32-25-160 | 2.4 4 4.8 |
0.67 1.11 1.33 |
33 32 30 |
2900 | 20 26 23 |
1.08 1.34 1.71 |
2.5 2.5 3.0 |
2.2 | 3 | 4 |
32-25-200 | 2.4 4 4.8 |
0.67 1.11 1.33 |
52.5 50 48 |
2900 | 18 20 19 |
1.91 2.72 3.30 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
40-25-120 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-25-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
40-25-160 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
34.5 32 28 |
2900 | 25 23 28 |
1.42 1.66 2.06 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
40-25-200 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
52.5 50 48 |
2900 | 26 28 27 |
2.08 3.06 3.66 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
40-32-115 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-32-145 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
26 25 22.5 |
2900 | 31 42 44 |
0.76 0.95 1.20 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
40-40-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
50-32-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-32-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 2.63 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
50-32-200 | 7.5 12.5 15 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 | 28 35 30 |
3.83 4.87 6.54 |
2.5 2.5 3.0 |
7.5 | 11 | 15 |
50-32-250 | 7.5 12.5 15 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 | 24 32 34 |
6.98 8.51 9.43 |
2.5 2.5 3.0 |
15 | 18.5 | 22 |
50-40-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-40-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 3.02 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
65-40-200 | 15 25 30 |
4.17 6.94 8.33 |
53 50 47 |
2900 | 36 48 47 |
6.02 7.10 8.18 |
2.5 2.5 3.0 |
11 | 15 | 18.5 |
65-40-250 | 15 25 30 |
4.17 6.94 8.33 |
81.2 80 78.4 |
2900 | 33 45 47 |
10.06 12.11 13.64 |
2.5 2.5 3.0 |
18.5 | 22 | 30 |
65-50-125 | 15 25 30 |
4.17 6.94 8.33 |
22 20 18.5 |
2900 | 45 55 50 |
2.00 2.48 3.02 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
مدل | ق | H | n | η | قدرت شفت | NPSH | قدرت موتور (کیلو وات) | |||
ویسکوزیت متوسطه (g/cm3) | ||||||||||
m3/h | L/s | m | r/min | % | kW | m | 1 | 1.35 | 1.84 | |
65-50-150 | 12 20 24 |
3.33 5.56 6.67 |
27 25 23 |
2900 | 42 52 48 |
2.10 2.62 3.13 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
65-50-160 | 15 25 30 |
4.17 6.94 8.33 |
34.2 32 30 |
2900 | 44 55 52 |
3.18 3.96 4.72 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
80-50-200 | 30 50 60 |
8.33 13.89 16.67 |
53 50 45.2 |
2900 | 44 58 56 |
9.85 11.75 13.20 |
3.0 3.0 3.5 |
15 | 18.5 | 30 |
80-50-250 | 30 50 60 |
8.33 13.89 16.67 |
83.5 80 75 |
2900 | 45 53 55 |
15.15 20.55 22.27 |
3.0 3.0 3.5 |
30 | 37 | 45 |
80-65-125 | 30 50 60 |
8.33 13.89 16.67 |
22.5 20 17.6 |
2900 | 54 65 59 |
3.41 4.19 4.88 |
3.0 3.0 3.5 |
7.5 | 11 | 15 |
80-65-160 | 30 50 60 |
8.33 13.89 16.67 |
34 32 28.4 |
2900 | 50 62 58 |
5.56 7.03 8.01 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-65-200 | 60 100 120 |
16.67 27.78 33.33 |
56 59 57 |
2900 | 56 59 57 |
15.31 23.07 27.51 |
4.0 4.0 4.5 |
30 | 37 | 45 |
100-65-250 | 60 100 120 |
16.67 27.78 33.33 |
45 53 51 |
2900 | 45 53 51 |
31.21 41.09 47.72 |
4.0 4.0 4.5 |
55 | 75 | 90 |
100-80-125 | 60 100 120 |
16.67 27.78 33.33 |
58 69 65 |
2900 | 58 69 65 |
6.48 7.90 8.10 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-80-160 | 60 100 120 |
16.67 27.78 33.33 |
56 65 62 |
2900 | 56 65 62 |
10.22 13.42 14.77 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-125 | 96 160 192 |
26.67 44.44 53.33 |
56 65 52 |
2900 | 56 65 62 |
10.56 13.42 14.35 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-160 | 96 160 192 |
26.67 44.44 53.33 |
60 68 32 |
2900 | 60 68 63 |
15.70 20.52 23.52 |
3.0 3.0 3.5 |
30 | 37 | 45 |
125-100-200 | 96 160 192 |
26.67 44.44 53.33 |
56 65 60 |
2900 | 56 65 60 |
25.67 33.50 40.07 |
4.5 4.5 5.0 |
45 | 55 | 75 |
125-100-250 | 96 160 192 |
26.67 44.44 53.33 |
57 68 66 |
2900 | 57 68 66 |
41.26 51.24 57.81 |
3.7 4.5 5.5 |
75 | 90 | 110 |
150 تا 125 تا 250 | 120 200 240 |
33.33 55.56 66.67 |
62 73 70 |
1450 | 62 73 70 |
13.07 14.92 16.80 |
3.0 3.0 3.5 |
22 | 30 | 37 |
150 تا 125 تا 315 | 120 200 240 |
33.33 55.56 66.67 |
57 68 65 |
1450 | 57 68 65 |
20.63 25.62 28.65 |
3.0 3.0 3.5 |
37 | 45 | 55 |
150 تا 125 تا 400 | 120 200 240 |
33.33 55.56 66.67 |
49 58 54 |
1450 | 49 58 54 |
38.00 46.93 53.23 |
3.0 3.0 3.5 |
75 | 90 | 110 |
200 تا 150 تا 250 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
25.91 31.11 34.15 |
4.0 4.0 4.5 |
45 | 55 | 75 |
200-150-315 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
39.65 49.78 55.97 |
4.0 4.0 4.5 |
75 | 90 | 110 |
200 تا 150 تا 400 | 240 400 460 |
66.67 111.11 127.78 |
58 72 69 |
1450 | 58 72 69 |
62.86 75.62 85.30 |
4.0 4.0 4.5 |
90 | 110 | 132 |
ملاحظات: لطفا برای اطلاعات بیشتر با فروش تماس بگیرید.
مقاومت در برابر خوردگی ورق
مقاومت در برابر خوردگیداده ها |
|||||||
متوسط |
غلظت ≤٪ |
درجه حرارت | متوسط |
غلظت ≤٪ |
درجه حرارت | ||
≤25°C | ≤95% | ≤25% | ≤95°C | ||||
H2SO4 | 98 | √ | √ | KOH | 50 | √ | √ |
HNO3 | √ | × | NH2H2O | √ | √ | ||
HCL | √ | √ | Ba ((OH) 2 | 50 | √ | √ | |
H3PO4 | √ | √ | Mg ((OH) 3 | √ | √ | ||
HF* | √ | √ | AL ((OH) 3 | √ | √ | ||
HBr | √ | √ | LiOH | √ | √ | ||
سلام | √ | √ | C1H2O | √ | √ | ||
اسید هیدروسیانیک | √ | √ | Br2 | √ | √ | ||
H2SO3 | √ | √ | I12 | √ | √ | ||
HNO2 | √ | √ | NH3 | √ | √ | ||
HCLO* | √ | √ | CH30H | √ | √ | ||
HCL04 | √ | √ | CH3CH2OH | √ | √ | ||
H2CrO4 | 80 | √ | √ | C4H100 | √ | √ | |
آکوآ ریجیا* | √ | √ | HCHO | √ | √ | ||
CH3COOH | √ | √ | CH3CHO | √ | √ | ||
HCOOH | √ | √ | C4H8C120 | √ | √ | ||
CH4H8O2 | √ | √ | C6H7N | √ | √ | ||
C5H1002 | √ | √ | CH3C1 | √ | √ | ||
C18H3402 | √ | √ | CH2CL2 | √ | √ | ||
C6H5COOH | √ | √ | C2H4CL2 | √ | √ | ||
NaOH | 50 | √ | √ | C2H4CL4 | √ | √ | |
نشان دهنده مقاومت خوب در برابر خوردگی است. × نشان دهنده برخی از درجه خوردگی است. * نشان دهنده مواد انتخاب شده است. بدون علامت نشان دهنده هر غلظت قابل قبول است. |
بیش از 10،000+ مشتری در صنایع شیمیایی، داروسازی، انرژی جدید، ورق آلومینیوم الکترونیکی و صنایع دیگر محصولات RICITE را انتخاب کرده اند (پمپ های محرک مغناطیسی، پمپ های موتور کنسرو شیمیایی،پمپ های دیافراگم، پمپهای سانتریفیوژ مهر مکانیکی و غیره) و Ricite (Zhejiang) Science & Technology Co., Ltd در ویرایش چندین استاندارد و مشخصات فنی صنعت شرکت کرده است.و افتخارات دانشگاه های پیشرفته رو به دست آورد، محصولات صرفه جویی در انرژی و بسیاری از اختراعات دیگر. Ricite (Zhejiang) علم و فناوری شرکت محدود متعهد به تولید پمپ های بدون نشت،و به هدف توسعه پمپ های محرک مغناطیسی پایبند است، پمپ های موتورهای کنسروهای شیمیایی و سایر پمپ ها و دنبال نوآوری های تکنولوژیکی و ارائه پمپ ها و خدمات قابل اعتماد، با هزینه بالا و صرفه جویی در انرژی به مشتریان است.
