جزئیات اطلاعات |
|||
محل منبع | چین | نام تجاری | RICITE |
---|---|---|---|
شماره مدل | RMI | نام محصول: | پمپ سانتریفیوژ مغناطیسی استیل ضد زنگ RMI |
رنگ: | قرمز، آبی سفارشی | کالیبر: | 32-300 میلی متر |
جریان: | 3.2-1000 متر مکعب در ساعت | بلند کردن: | 8-150 متر |
دما: | -20 ℃ - +120 ℃ (سفارشی در صورت نیاز + 120 ℃ - + 350 ℃) | فشار: | 0-1.6Mpa (در صورت نیاز 1.6-30Mpa سفارشی) |
قدرت: | 1.1-315 کیلو وات | درخواست: | نفت، شیمیایی، دارویی، آبکاری |
برجسته: | پمپ شیمیایی درایو مغناطیسی بدون مهر و موم,پمپ شیمیایی درایو مغناطیسی گریز از مرکز,پمپ شیمیایی مغناطیسی |

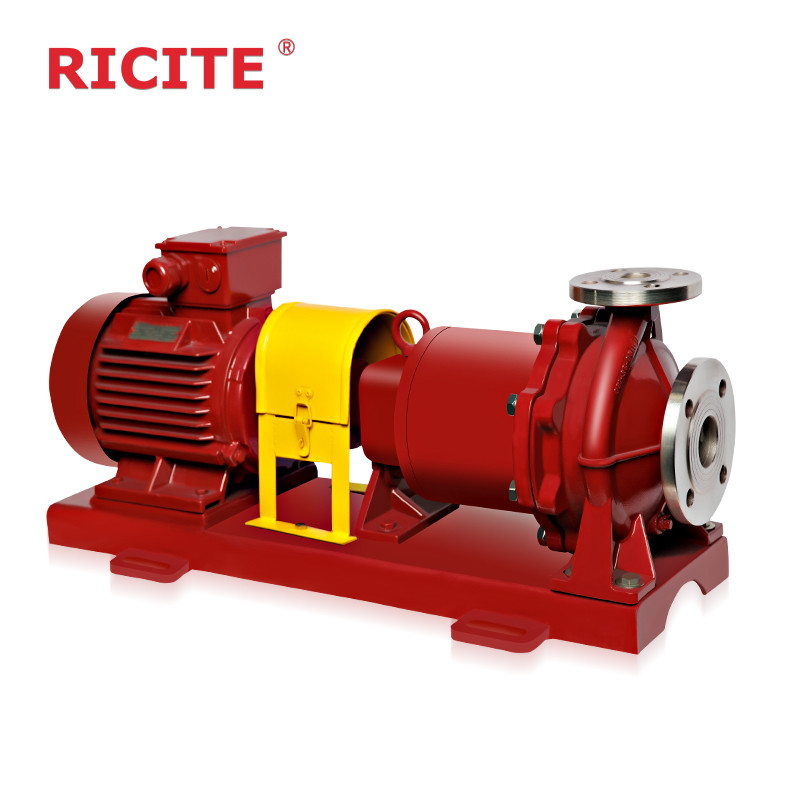

RMI فولاد ضد زنگ موتور مغناطیسی پمپ سانتریفیوژ
توضیحات
RMIپمپ مغناطیسی فولاد ضد زنگ یک نوع پمپ است که از انتقال مغناطیسی استفاده می کند، که می تواند موتور را از بدن پمپ جدا کند،جلوگیری از مشکل نشت مایع در مهر و موم پمپ های سنتیاین عمدتا شامل دستگاه های راننده، روتورهای مغناطیسی، پوسته های مهر و موم، مهر و موم های ثابت و سایر قطعات است.
اصول کار آن استفاده از انتقال مغناطیسی برای تبدیل چرخش موتور الکتریکی به چرخش بدن پمپ است.موتور الکتریکی روتور مغناطیسی خارجی را برای چرخش هدایت می کند، و از طریق تحرک میدان مغناطیسی، روتور مغناطیسی داخلی روتور باعث می شود که بدن پمپ چرخش کند. به دلیل استفاده از مهر های استاتیک بین روتور مغناطیسی و بدن پمپ،مشکل نشت مهر و موم های پویا می تواند اجتناب شود، بنابراین از نشت مایعات و آلودگی محیط زیست جلوگیری می شود.
به طور کلی، پمپ های مغناطیسی فولاد ضد زنگ دارای عملکرد مهر و موم عالی هستند و می توانند از نشت مایع جلوگیری کنند، که آنها را به طور گسترده ای در صنایع با الزامات بالا برای نشت مایع و آلودگی استفاده می کنند.
درخواست
پمپ محرک مغناطیسی سری RMI برای نفت، مواد شیمیایی، داروسازی، الکتروپلاستی، مواد غذایی، فیلم و چاپ، تصفیه آب، دفاع ملی و سایر صنایع مناسب است.پمپ ایده آل برای انتقال قابل احتراق است، انفجاری، تهاجمی، سمی، تصفیه شده، و مایعات خوردنی مختلف.
قطعات مرطوب شده پمپ محرک مغناطیسی سری RMI از فولاد ضد زنگ ساخته شده اند و این پمپ ها برای حمل رسانه با فشار بیش از 1.6Mpa، دمای بیش از 120 °C،و ويسکوسي نه بيشتر از 30x 10-6 mz V / Sلطفا با فروش تماس بگیرید برای دریافت پشتیبانی بیشتر اگر فشار بیش از 1.6MPa باشد، یا دمای بیش از 120 درجه، یا نیاز به ژاکت گرما، و غیره.
ویژگی های ساختاری ویرایش پخش
مغناطیس دائمی
مغناطیس دائمی ساخته شده از مواد مغناطیسی دائمی زمین های نادر دارای طیف گسترده ای از دمای کار (-45-400 °C) ، Coercivity بالا، anisotropy خوب در جهت میدان مغناطیسی است.و هیچ دمانتيزاسیون زمانی که قطب ها به یکدیگر نزدیک هستند. اين يه منبع خوب ميدان مغناطيسي است
پوشش عایق بندی
هنگامی که از پوشه ی جداکننده فلزی استفاده می شود، پوشه ی جداکننده در یک میدان مغناطیسی متناوب سینوسایدال قرار دارد.و در حال حاضر Eddy بر روی بخش عمودی به جهت خط نیروی مغناطیسی ایجاد شده و به گرما تبدیل می شودعبارت برای جریان گرد و غبار این است: جایی که Pe - جریان گرد و غبار؛ K - ثابت؛ N - سرعت نامی پمپ؛ T - گشتاور انتقال مغناطیسی؛ F - فشار داخل فاصله؛D - قطر داخلی آستین فاصله- مقاومت الکتریکی یک ماده - مقاومت کششی ماده بعد از طراحی پمپ، n و T توسط شرایط عملیاتی داده می شوند.و کاهش جریان های گردابی فقط می تواند از جنبه هایی مانند F و D در نظر گرفته شود.انتخاب مواد غیر فلزی با مقاومت بالا و قدرت برای ساخت پوشش های عایق بندی تأثیر قابل توجهی در کاهش جریان های گرد و غبار دارد.
سرعت جریان مایعات خنک کننده و روان کننده
هنگامی که پمپ در حال اجرا است، باید مقدار کمی مایع برای شستشوی و خنک کردن منطقه فاصله حلقه ای بین روتور مغناطیسی داخلی و پوشش عایق استفاده شود.و همچنین جفت اصطکاک در حالی که نردبان کشندهجریان مایع خنک کننده معمولا 2٪ -3٪ از جریان طراحی پمپ است و منطقه شکاف حلقه ای بین روتور مغناطیسی داخلی و پوشش عایق گرمای زیادی را به دلیل جریان های گرد و غبار تولید می کند.هنگامی که روغن خنک کننده کافی نباشد یا سوراخ شستشو صاف یا مسدود نباشد، باعث می شود دمای متوسط بالاتر از دمای کار آهنربا دائمی باشد و به تدریج مغناطیس روتور مغناطیسی داخلی را از دست دهد.و باعث شکست درایو مغناطیسی می شودهنگامی که رسانه آب یا مایع آب است، افزایش دمای در منطقه شکاف حلقه ای می تواند در 3-5 °C حفظ شود.افزایش دما در منطقه شکاف حلقه ای می تواند در 5 تا 8 درجه سانتیگراد حفظ شود..
لوله کشویی
مواد مورد استفاده برای لاغرهای کششی پمپ مغناطیسی شامل گرافیت مستلزم، PTFE پر شده، سرامیک مهندسی و غیره است.مقاومت در برابر اصطکاک سرامیک مهندسی، گره های کششی پمپ های مغناطیسی عمدتا از سرامیک مهندسی ساخته شده اند. به دلیل شکنندگی و ضریب گسترش پایین سرامیک مهندسی،فاصله ی خالی نودر نباید برای جلوگیری از حوادث نگه داشتن گودال خیلی کوچک باشد..
با توجه به این واقعیت که لاغرهای کششی پمپ مغناطیسی با واسطه حمل شده روان می شوند،مواد مختلف باید برای ساخت لاجری بر اساس رسانه های مختلف و شرایط عملیاتی انتخاب شوند..
ویژگی ها
1, CFD (حسابگرایی جریان دینامیک) طراحی اجزای هیدرولیکی، کانال جریان گسترده، بهره وری بالا، عملکرد NPSHr پایین، نیروی شعاعی کمتر.
2قطعات مرطوب شده توسط قالب ریخته سازی دقیق، دیواره داخلی صاف کانال جریان و بهره وری بالا شکل می گیرند.
3برای اطمینان از تورک مغناطیسی کافی ، آهن آهن نئودیمیوم بور (NdFeB) و SmCo (ساماریوم کوبالت) را انتخاب کنید.
4. جریان کم گرد و غبار می تواند طراحی شود، به طوری که کارایی پمپ بالاتر است.
5طراحی قطعات ماژولار، نگهداری آسان
6. حامل صاف و میله ای با مقاومت در برابر فرسایش بالا، مقاومت در برابر خوردگی بالا SSiC، طراحی منحصر به فرد ساختار موقعیت دو بار حامل، با ساختار روانکاری پویا،برای اطمینان از عملکرد پایدار و افزایش عمر خدمت.
7- طراحی مخصوص روانکاری و خنک کننده: واسطه حمل و نقل برای برداشتن گرما تولید شده توسط جریان گرد و غبار بر روی قوطی و روانکاری لاغری صاف استفاده می شود،به طوری که نیروی محوری پمپ می تواند به طور خودکار تعادل و اطمینان از عملکرد ایمن پمپ.
8. میله ساخته شده از فولاد ضد زنگ با کیفیت بالا با فن آوری پیشرفته، جریان متوسط به طور کامل (وقتی برای تعمیر متوقف می شود) و خالی خودکار (وقتی دوباره شروع می شود).
9جاکت گرمایی، جاکت خنک کننده، یا جاکت دمای بالا می تواند اضافه شود اگر درخواست مورد نیاز است.
پارامترها:
نام | نوع | جریان | سر | دمای کاری | قدرت | سرعت | دیای فلانگ | فشار |
ضد زنگ فولاد مغناطیسی پمپ محرک |
RMI | 3.2 تا 1000 متر در ساعت | 8 تا 150 متر | -20 تا 350 درجه سانتیگراد | 1.1-315kW | 2900/1450 r/min | 32 تا 200 میلی متر | 0-1.6Mpa (1.6-30 Mpa نیاز به سفارشی شدن) چرخش به سمت ساعت از طرف موتور) |
کد مدل:
مدل ها:
مدل | ق (m3/h) |
H (m) |
n (r/min) |
η (٪) |
موتور | قدرت (Kw) |
RMI 32-20-125 | 3.2 | 20 | 2900 | 16 | YX490S-2 | 1.5 |
RMI 32-20-160 | 3.2 | 32 | 2900 | 18 | YX490L-2 | 2.2 |
RMI 40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX490S-2 | 1.5 |
RMI 40-25-125 | 6.3 | 20 | 2900 | 24 | YX490L-2 | 2.2 |
RMI 40-25-160 | 6.3 | 32 | 2900 | 26 | YX4100L-2 | 3 |
RMI 40-25-200 | 6.3 | 50 | 2900 | 26 | YX4132S1-2 | 5.5 |
RMI 40-25-250 | 6.3 | 80 | 2900 | 20 | YX4160M1-2 | 11 |
RMI 50-32-125 | 12.5 | 20 | 2900 | 34 | YX4100L-2 | 3 |
RMI 50-32-160 | 12.5 | 32 | 2900 | 39 | YX4112M-2 | 4 |
RMI 50-32-200 | 12.5 | 50 | 2900 | 31 | YX4132S2-2 | 7.5 |
RMI 50-32-250 | 12.5 | 80 | 2900 | 25 | YX4160M2-2 | 15 |
RMI 65-50-125 | 25 | 20 | 2900 | 45 | YX4112M-2 | 4 |
RMI 65-50-160 | 25 | 32 | 2900 | 45 | YX4132S2-2 | 7.5 |
RMI 65-40-200 | 25 | 50 | 2900 | 35 | YX4160M2-2 | 15 |
RMI 65-40-250 | 25 | 80 | 2900 | 37 | YX4160L-2 | 18.5 |
RMI 65-40-315 | 25 | 125 | 2900 | 27 | YX4200L2-2 | 37 |
RMI 80-65-125 | 50 | 20 | 2900 | 55 | YX4132S2-2 | 7.5 |
RMI 80-65-160 | 50 | 32 | 2900 | 55 | YX4160M1-2 | 11 |
RMI 80-50-200 | 50 | 50 | 2900 | 50 | YX4160L-2 | 18.5 |
RMI 80-50-250 | 50 | 80 | 2900 | 45 | YX4200L1-2 | 30 |
RMI 80-50-315 | 50 | 125 | 2900 | 40 | YX4250M-2 | 55 |
RMI 100-80-125 | 100 | 20 | 2900 | 61 | YX4160M1-2 | 11 |
RMI 100-80-160 | 100 | 32 | 2900 | 61 | YX4160L-2 | 18.5 |
RMI 100-65-200 | 100 | 50 | 2900 | 60 | YX4200L1-2 | 30 |
RMI 100-65-250 | 100 | 80 | 2900 | 56 | YX4250M-2 | 55 |
RMI 100-65-315 | 100 | 125 | 2900 | 50 | YX4280M-2 | 90 |
بیش از 10،000+ مشتری در صنایع شیمیایی، داروسازی، انرژی جدید، ورق آلومینیوم الکترونیکی و صنایع دیگر محصولات RICITE را انتخاب کرده اند (پمپ های محرک مغناطیسی، پمپ های موتور کنسرو شیمیایی،پمپ های دیافراگم، پمپهای سانتریفیوژ مهر مکانیکی و غیره) و Ricite (Zhejiang) Science & Technology Co., Ltd در ویرایش چندین استاندارد و مشخصات فنی صنعت شرکت کرده است.و افتخارات دانشگاه های پیشرفته رو به دست آورد، محصولات صرفه جویی در انرژی و بسیاری از اختراعات دیگر. Ricite (Zhejiang) علم و فناوری شرکت محدود متعهد به تولید پمپ های بدون نشت،و به هدف توسعه پمپ های محرک مغناطیسی پایبند است، پمپ های موتورهای کنسروهای شیمیایی و سایر پمپ ها و دنبال نوآوری های تکنولوژیکی و ارائه پمپ ها و خدمات قابل اعتماد، با هزینه بالا و صرفه جویی در انرژی به مشتریان است.
