جزئیات اطلاعات |
|||
Place of Origin | China | نام تجاری | RICITE |
---|---|---|---|
Model Number | B | نام محصول: | پمپ موتور کنسرو سری B |
رنگ: | قرمز، آبی سفارشی | جریان: | 1000 متر مکعب در ساعت |
بلند کردن: | 190 میلیون | دما: | +120 ℃ |
قدرت: | 160 کیلو وات | ویسکوزیته: | 100mm/s |
فشار: | 2.5 مگاپاسکال | درخواست: | نفت، شیمیایی، دارویی، آبکاری |
برجسته: | پمپ گریز از مرکز افقی خود پرایمینگ,پمپ گریز از مرکز افقی,پمپ افقی چند مرحله ای |

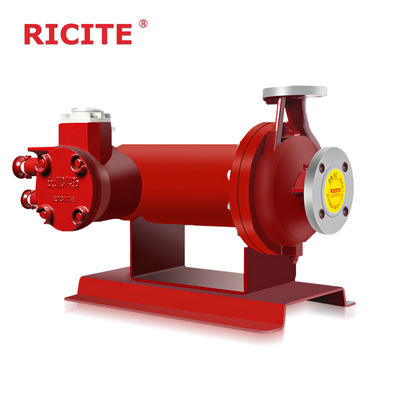

پمپ های موتورهای کانن (پمپ های محافظ شیمیایی سری B)
توضیحات
پمپ موتور کنسرو سری P یک نسل جدید پمپ موتور کنسرو شیمیایی است. آن طراحی استاندارد بین المللی را اتخاذ می کند، حداکثر جریان عملیاتی 1200m3 / h است، حداکثر سر 600m است،محدوده دمای -120-350°C، و حداکثر فشار طراحی سیستم 20MPa است.
نوع پایه (نوع استاندارد)
دمای محیط حمل بیش از 120 درجه سانتیگراد و سر بیش از 100 متر نیست. انواع دیگر پمپ های کنسرو شده انواع و پیشرفت های نوع پایه هستند،از جمله گردش مرده و برگشت. این نوع پمپ قوطی جهت مخالف جریان مایع برای روانکاری، خنک کننده و خنک کننده موتور در مقایسه با نوع پایه دارد.
مزایا
(1) عمر طولانی، سیستم تعادل فشار هیدرولیک خودکار در ترکیب با لاغرهای کربید سیلیکون برای دستیابی به عمر طولانی؛
(2) بهره وری بالا، طراحی موتور بهینه و تحقیقات هیدرولیکی با کارایی بالا، بهره وری انرژی عالی را به دست آورد؛
(3) قابلیت اطمینان بالا، تکنولوژی پردازش پیشرفته، تجهیزات CNC با تکنولوژی بالا و آزمایش کامل برای اطمینان از ثبات عملکرد محصول؛
(4) پوشیدن حامل مانیتور برای تحقق نظارت آنلاین و کنترل خودکار؛
(5) مهر و موم ثانویه برای اطمینان از ایمنی محیط زیست حتی در شرایط تصادف.
ویژگی ها
پمپ موتور کنسرو از موتور کنسرو و پمپ تشکیل شده است، سطح داخلی استاتور و سطح بیرونی روتور با فلز مقاوم در برابر خوردگی غیر مغناطیسی با دیواره نازک پوشانده شده است.بنابراین پیچ و تاب استاتور، هسته روتور توسط مایع حمل نمی شود، زیرا آنها کاملا جدا شده اند. علاوه بر این، چرخ دار به طور مستقیم در امتداد میله روتور نصب شده است،کل روتور در مایع حمل غوطه ور می شود، هیچ قطعات چرخانده به خارج گسترش می یابد، یک ساختار بدون نشت است، بنابراین مزایای زیر را دارد
(1) بدون نشت، مناسب برای حمل مایعات سمی، انفجاری، قابل اشتعال، تصفیه شده و خوردنی است.
(2) مهر و موم کامل، مناسب برای حمل مایعات است که به راحتی اکسید می شود؛
(3) بدون مهر و موم مکانیکی، مناسب برای حمل مایعات با فشار سیستم بالا، مایعات با نقطه ذوب بالا، مایعات با دمای بالا و مایعات با دمای پایین است.
(4) استفاده از واسطه به عنوان روان کننده، بدون نیاز به چربی، بدون آلودگی به مایع حمل شده، بدون نیاز به تزریق و تخلیه چربی؛
(5) به دلیل موتور و پمپ یکپارچه سازی هم محوری هستند، آن را صرفه جویی در فضا، وزن سبک، طراحی جمع و جور، آسان برای نگهداری و جداسازی؛
(6) موتور خنک کننده آب یا خنک کننده طبیعی را اتخاذ می کند، بدون فن، بنابراین لرزش در حال اجرا کمتر و سر و صدا کمتر است.
احتیاطی برای استفاده از پمپ موتور کنسرو:
1در طول کار عادی، دریچه خروجی نباید محکم بسته شود و باید کمی باز نگه داشته شود تا از مسدود شدن هوا در پمپ جلوگیری شود.
2کار کردن بدون مایع یا بیش از یک دقیقه برای جلوگیری از آسیب به موتور و لاجری به شدت ممنوع است.
3به شدت ممنوع است که برای بیش از یک دقیقه به عقب حرکت کنید، زیرا کار به عقب ممکن است باعث فرسایش غیرطبیعی در لگن شود.
4کار کردن در شرایط حفاری به شدت ممنوع است، در غیر این صورت ممکن است باعث فرسایش زودهنگام لگن شود.
پارامترها
نام | نوع | جریان | سر | دمای کار | قدرت | چسبندگی | فشار | ملاحظات |
پمپ موتور کنسروهای شیمیایی استاندارد | استاندارد ((سری B) | 1000 متر3/ساعت | 190 متر | ️+120°C | 160 کیلووات | 100mm/s | 2.5MPa | مناسب برای محیط با دمای زیر 120 درجه سانتیگراد |
توضیحات مدل
مواد
کد | 4 | 5 | 6 | 7 | |
قسمت های مرطوب شده | 304 | 304L | 316 | 316L | |
گاسکت | پمپ | دمای بالا | گرافیت | ||
استاندارد | PTFE | ||||
موتور | PTFE | ||||
می تونه | آلیاژ هستلوئی -C | آلیاژ هستلوئی -C | |||
شفت | 304/301 | 304L | 316 | 316L | |
آستین گره، حلقه فشار | استیلیت | ||||
SSiC | |||||
قرار دادن | رزین فوران مستطیل از گرافیت، SSiC |
نقشه قسمتی
مدل ها
نه، نه |
مدل پمپ |
سرعت | قدرت (KW) | |||
n=2900r/min | 介质密度 ((سفتی متوسط ((g/cm)) | |||||
جریان m3/h | سر m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
نه، نه |
مدل پمپ |
سرعت | قدرت ((Kw) | |||
n=2900r/min | (سفتی متوسط ((g/cm)3) | |||||
جریان m3/h | سر m | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080 ولت | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210 ولت | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
بیش از 10،000+ مشتری در صنایع شیمیایی، داروسازی، انرژی جدید، ورق آلومینیوم الکترونیکی و صنایع دیگر محصولات RICITE را انتخاب کرده اند (پمپ های محرک مغناطیسی، پمپ های موتور کنسرو شیمیایی،پمپ های دیافراگم، پمپهای سانتریفیوژ مهر مکانیکی و غیره) و Ricite (Zhejiang) Science & Technology Co., Ltd در ویرایش چندین استاندارد و مشخصات فنی صنعت شرکت کرده است.و افتخارات دانشگاه های پیشرفته رو به دست آورد، محصولات صرفه جویی در انرژی و بسیاری از اختراعات دیگر. Ricite (Zhejiang) علم و فناوری شرکت محدود متعهد به تولید پمپ های بدون نشت،و به هدف توسعه پمپ های محرک مغناطیسی پایبند است، پمپ های موتورهای کنسروهای شیمیایی و سایر پمپ ها و دنبال نوآوری های تکنولوژیکی و ارائه پمپ ها و خدمات قابل اعتماد، با هزینه بالا و صرفه جویی در انرژی به مشتریان است.
