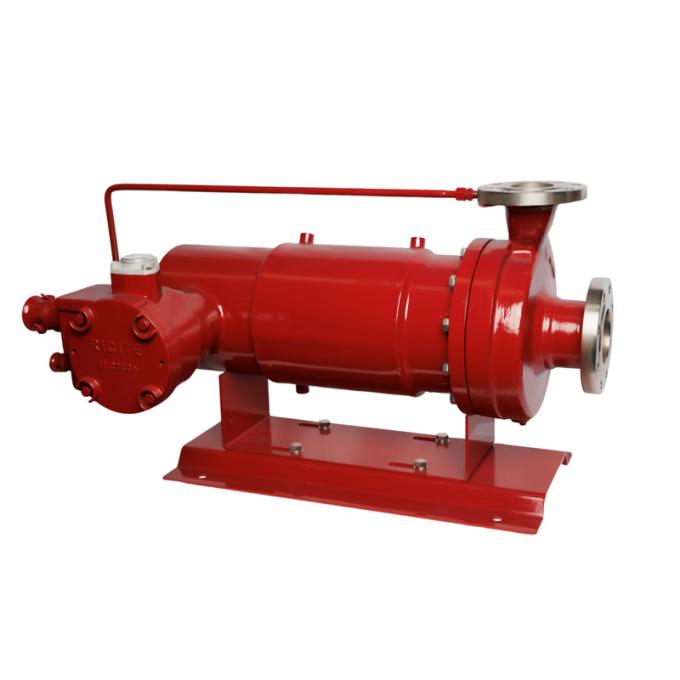

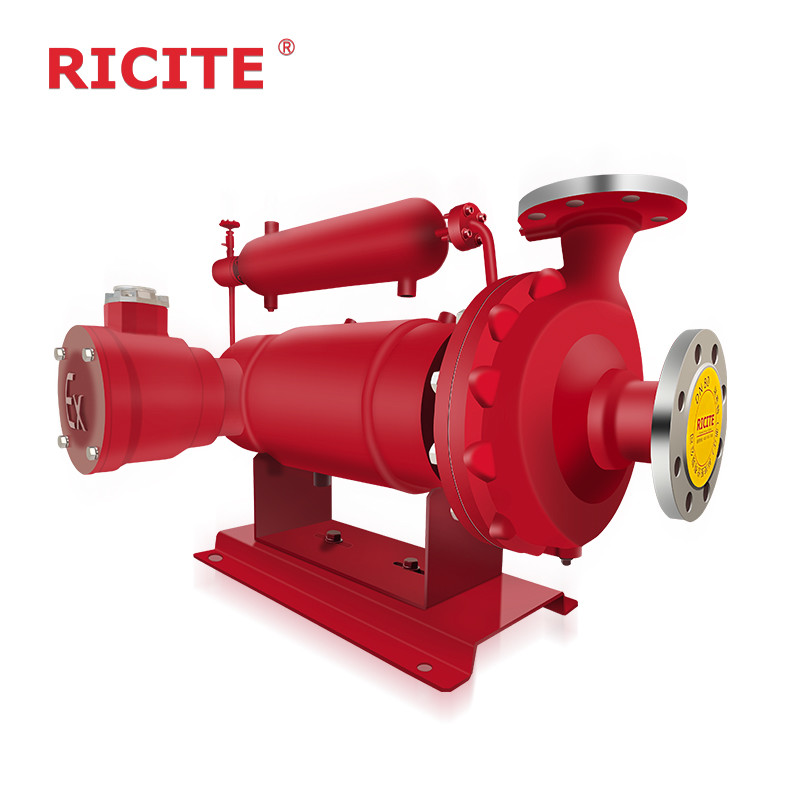

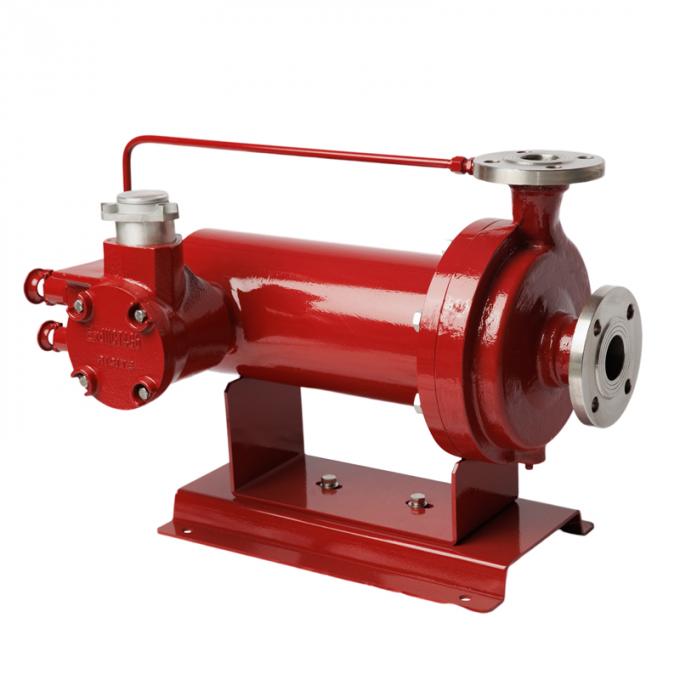

پمپ موتور کنسرو شده کار سنگین
| Place of Origin: | China |
| نام تجاری: | RICITE |
| Model Number: | BA |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5 sets per day |
|
جزئیات اطلاعات |
|||
| Place of Origin | China | نام تجاری | RICITE |
|---|---|---|---|
| Model Number | BA | نام محصول: | پمپ موتور کنسرو سری BA |
| رنگ: | قرمز، آبی سفارشی | جریان: | 1000 متر مکعب در ساعت |
| بلند کردن: | 190 میلیون | دما: | +120 ℃ |
| قدرت: | 160 کیلو وات | ویسکوزیته: | 100mm/s |
| فشار: | 2.5 مگاپاسکال | درخواست: | نفت، شیمیایی، دارویی، آبکاری |
| برجسته کردن: | پمپ موتور کنسرو شده CMP,موتور پمپ کنسرو شده سنگین,پمپ موتور کنسرو شده سنگین |
||
توضیحات محصول
پمپ های موتور با کانن سری BA
توضیحات
نوع پایه (نوع استاندارد)
دمای محیط حمل بیش از 120 درجه سانتیگراد و سر بیش از 100 متر نیست. انواع دیگر پمپ های کنسرو شده انواع و پیشرفت های نوع پایه هستند،از جمله گردش مرده و برگشت. این نوع پمپ قوطی جهت مخالف جریان مایع برای روانکاری، خنک کننده و خنک کننده موتور در مقایسه با نوع پایه دارد.
درایو یک پمپ سانتریفیوژ معمولی این است که به وصل کردن محور چرخ دار پمپ با محور الکتریکی از طریق یک کوپلر به طوری که چرخ دار و موتور الکتریکی با هم چرخش و کار.با این حال، یک پمپ موتور کنسرو پمپ غیر بسته است و هر دو پمپ و موتور راننده در یک ظرف تحت فشار پر از محیط پمپاژ بسته شده اند.
این ظرف تحت فشار فقط دارای یک مهر ثابت است و مجهز به یک گروه سیم برای ارائه یک میدان مغناطیسی چرخان و حرکت روتور است.این ساختار از بین می رود دستگاه مهر و موم میله چرخشی که پمپهای سنتریفیوژال سنتی دارند، به طوری که می تواند عملکرد بدون نشت کامل را به دست آورد.
آن طراحی استاندارد بین المللی را اتخاذ می کند، حداکثر جریان عملیاتی 1200m3 / h است، حداکثر سر 600m است، محدوده دما -120-350 ° C است و حداکثر فشار طراحی سیستم 20MPa است.
مزایا
(1) عمر طولانی، سیستم تعادل فشار هیدرولیک خودکار در ترکیب با لاغرهای کربید سیلیکون برای دستیابی به عمر طولانی؛
(2) بهره وری بالا، طراحی موتور بهینه و تحقیقات هیدرولیکی با کارایی بالا، بهره وری انرژی عالی را به دست آورد؛
(3) قابلیت اطمینان بالا، تکنولوژی پردازش پیشرفته، تجهیزات CNC با تکنولوژی بالا و آزمایش کامل برای اطمینان از ثبات عملکرد محصول؛
(4) پوشیدن حامل مانیتور برای تحقق نظارت آنلاین و کنترل خودکار؛
(5) مهر و موم ثانویه برای اطمینان از ایمنی محیط زیست حتی در شرایط تصادف.
احتیاطی در هنگام انتخاب یک پمپ موتور کنسرو: به طور کلی، پمپ های محافظ شده از بخشی از مایع حمل شده برای خنک کردن موتور استفاده می کنند و شکاف حلقه ای بسیار کوچک است.پس مایع منتقل شده باید تمیز باشد.برای انتقال مخلوط های مایع مختلف، اگر آنها تولید بارش، کوک یا مواد ژلاتینی، انتخاب یک پمپ محافظ (نوع غیر خمیر) ممکن است شکاف محافظ را مسدود کند.بر خنک سازی و روان سازی پمپ تاثیر می گذارد، و باعث می شود که گرافیتی و موتور سوختن. پمپ های محافظ به طور کلی دارای لوله های خنک کننده گردش می کنند. هنگامی که دمای محیط پایین تر از نقطه یخ شدن مایع پمپ شده است،توصیه می شود از اقدامات ضد یخ مانند لوله های همراه برای اطمینان از راه اندازی مناسب پمپ استفاده کنید.علاوه بر این، هنگام شروع پمپ محافظ، باید به طور دقیق دنبال کردن توالی باز کردن دریچه های خروجی و ورودی شود. هنگام متوقف کردن پمپ، دریچه خروجی باید ابتدا پایین شود.وقتی پمپ متوقف شودبه طور خلاصه، استفاده از پمپ های محافظ کاملا بدون نشت است، به طور موثر از آلودگی محیط زیست و از دست دادن مواد جلوگیری می کند.تا زمانی که انتخاب درست باشد و تغییرات غیرطبیعی در شرایط عملیاتی وجود نداشته باشدپمپ محافظ یک پمپ ایده آل برای حمل مایعات قابل احتراق، انفجاری، خوردنی و گرانبها است.
ویژگی ها
پمپ موتور کنسرو از موتور کنسرو و پمپ تشکیل شده است، سطح داخلی استاتور و سطح بیرونی روتور با فلز مقاوم در برابر خوردگی غیر مغناطیسی با دیواره نازک پوشانده شده است.بنابراین پیچ و تاب استاتور، هسته روتور توسط مایع حمل نمی شود، زیرا آنها کاملا جدا شده اند. علاوه بر این، چرخ دار به طور مستقیم در امتداد میله روتور نصب شده است،کل روتور در مایع حمل غوطه ور می شود، هیچ قطعات چرخانده به خارج گسترش می یابد، یک ساختار بدون نشت است، بنابراین مزایای زیر را دارد
(1) بدون نشت، مناسب برای حمل مایعات سمی، انفجاری، قابل اشتعال، تصفیه شده و خوردنی است.
(2) مهر و موم کامل، مناسب برای حمل مایعات است که به راحتی اکسید می شود؛
(3) بدون مهر و موم مکانیکی، مناسب برای حمل مایعات با فشار سیستم بالا، مایعات با نقطه ذوب بالا، مایعات با دمای بالا و مایعات با دمای پایین است.
(4) استفاده از واسطه به عنوان روان کننده، بدون نیاز به چربی، بدون آلودگی به مایع حمل شده، بدون نیاز به تزریق و تخلیه چربی؛
(5) به دلیل موتور و پمپ یکپارچه سازی هم محوری هستند، آن را صرفه جویی در فضا، وزن سبک، طراحی جمع و جور، آسان برای نگهداری و جداسازی؛
(6) موتور خنک کننده آب یا خنک کننده طبیعی را اتخاذ می کند، بدون فن، بنابراین لرزش در حال اجرا کمتر و سر و صدا کمتر است.
پارامترها
|
نام |
نوع | جریان | سر | دمای کار | قدرت | چسبندگی | فشار | ملاحظات |
|
پمپ موتور قوطی استاندارد
|
مجموعه استاندارد ((BA)) | 1000 متر3/ساعت | 190 متر | ️+120°C | 160 کیلووات | 100mm/s | 2.5MPa | دمای متوسط کمتر از120°C |
توضیحات مدل
مواد
| کد | 4 | 5 | 6 | 7 | |
| قسمت های مرطوب شده | 304 | 304L | 316 | 316L | |
| گاسکت | پمپ | دمای بالا | گرافیت | ||
| استاندارد | PTFE | ||||
| موتور | PTFE | ||||
| می تونه | آلیاژ هستلوئی -C | آلیاژ هستلوئی -C | |||
| شفت | 304/301 | 304L | 316 | 316L | |
| آستین گره، حلقه فشار | استیلیت | ||||
| SSiC | |||||
| قرار دادن | رزین فوران مستطیل از گرافیت، SSiC | ||||
نقشه قسمتی
مدل ها
|
نه، نه |
مدل پمپ |
سرعت | قدرت (KW) | |||
| n=2900r/min | 介质密度 ((سفتی متوسط ((g/cm)) | |||||
| جریان m3/h | سر m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
نه، نه |
مدل پمپ |
سرعت | قدرت ((Kw) | |||
| n=2900r/min | (سفتی متوسط ((g/cm)3) | |||||
| جریان m3/h | سر m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080 ولت | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210 ولت | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
بیش از 10،000+ مشتری در صنایع شیمیایی، داروسازی، انرژی جدید، ورق آلومینیوم الکترونیکی و صنایع دیگر محصولات RICITE را انتخاب کرده اند (پمپ های محرک مغناطیسی، پمپ های موتور کنسرو شیمیایی،پمپ های دیافراگم، پمپهای سانتریفیوژ مهر مکانیکی و غیره) و Ricite (Zhejiang) Science & Technology Co., Ltd در ویرایش چندین استاندارد و مشخصات فنی صنعت شرکت کرده است.و افتخارات دانشگاه های پیشرفته رو به دست آورد، محصولات صرفه جویی در انرژی و بسیاری از اختراعات دیگر. Ricite (Zhejiang) علم و فناوری شرکت محدود متعهد به تولید پمپ های بدون نشت،و به هدف توسعه پمپ های محرک مغناطیسی پایبند است، پمپ های موتورهای مواد شیمیایی، و دیگر پمپ ها، و دنبال نوآوری های تکنولوژیکی و ارائه پمپ ها و خدمات قابل اعتماد، بسیار مقرون به صرفه و صرفه جویی در انرژی به مشتریان است.
