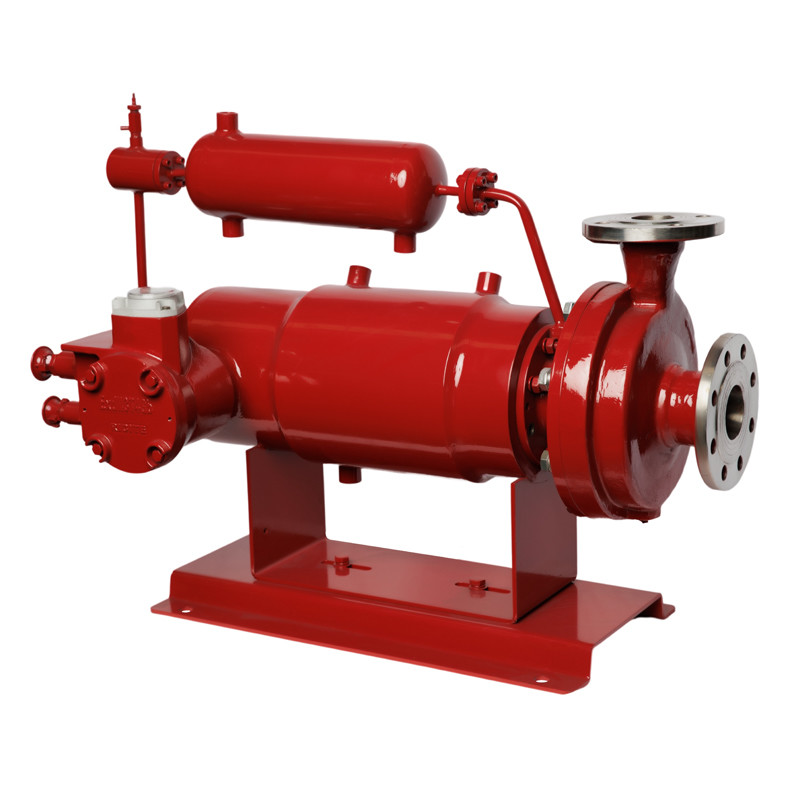

پمپ موتور کنسرو شده با دمای بالا بدون مهر و موم
| Place of Origin: | China |
| نام تجاری: | RICITE |
| Model Number: | H |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
جزئیات اطلاعات |
|||
| Place of Origin | China | نام تجاری | RICITE |
|---|---|---|---|
| Model Number | H | نام محصول: | پمپ موتور کنسرو شده با دمای بالا نوع H |
| رنگ: | قرمز آبی | جریان: | 1000 متر مکعب در ساعت |
| بلند کردن: | 190 میلیون | دما: | +350 ℃ |
| قدرت: | 160 کیلو وات | ویسکوزیته: | 100mm/s |
| فشار: | 2.5 مگاپاسکال | درخواست: | نفت، شیمیایی، دارویی، آبکاری |
| برجسته کردن: | پمپ موتور کنسرو بدون آب بندی,پمپ موتور کنسرو شده با دمای بالا,پمپ کنسرو غیر مهر و موم |
||
توضیحات محصول
پمپ موتور قوطی با درجه حرارت بالا نوع H
توضیحات
نوع دمای بالا: دمای محیط حمل می تواند تا 450 °C برسد. معمولا، a cooling water jacket is added outside the Canned motor and a cooling sleeve is added in the external circulation pipe to cool the high-temperature circulating liquid to reduce the temperature of the motor and bearingsدر مواردی که قدرت بالا نباشد، برخی از تولید کنندگان از مایع خنک کننده استفاده نمی کنند.اما به جای نصب باله های تبعید گرما و پیچ و تاب های ویژه در خارج از موتور برای انطباق با شرایط کاری، و دمای کار به طور کلی نمی تواند بیش از 400 °C باشد. آن طراحی استاندارد بین المللی را اتخاذ می کند، حداکثر جریان عملیاتی 1200m3 / h است، حداکثر سر 600m است، محدوده دما -120-350 ° C است و حداکثر فشار طراحی سیستم 20MPa است.
مزایا
(1) عمر طولانی، سیستم تعادل فشار هیدرولیک خودکار در ترکیب با لاغرهای کربید سیلیکون برای دستیابی به عمر طولانی؛
(2) بهره وری بالا، طراحی موتور بهینه و تحقیقات هیدرولیکی با کارایی بالا، بهره وری انرژی عالی را به دست آورد؛
(3) قابلیت اطمینان بالا، تکنولوژی پردازش پیشرفته، تجهیزات CNC با تکنولوژی بالا و آزمایش کامل برای اطمینان از ثبات عملکرد محصول؛
(4) پوشیدن حامل مانیتور برای تحقق نظارت آنلاین و کنترل خودکار؛
(5) مهر و موم ثانویه برای اطمینان از ایمنی محیط زیست حتی در شرایط تصادف.
ویژگی ها
پمپ موتور کنسرو از موتور کنسرو و پمپ تشکیل شده است، سطح داخلی استاتور و سطح بیرونی روتور با فلز مقاوم در برابر خوردگی غیر مغناطیسی با دیواره نازک پوشانده شده است.بنابراین پیچ و تاب استاتور، هسته روتور توسط مایع حمل نمی شود، زیرا آنها کاملا جدا شده اند. علاوه بر این، چرخ دار به طور مستقیم در امتداد میله روتور نصب شده است،کل روتور در مایع حمل غوطه ور می شود، هیچ قطعات چرخانده به خارج گسترش می یابد، یک ساختار بدون نشت است، بنابراین مزایای زیر را دارد.
(1) بدون نشت، مناسب برای حمل مایعات سمی، انفجاری، قابل اشتعال، تصفیه شده و خوردنی است.
(2) مهر و موم کامل، مناسب برای حمل مایعات است که به راحتی اکسید می شود؛
(3) بدون مهر و موم مکانیکی، مناسب برای حمل مایعات با فشار سیستم بالا، مایعات با نقطه ذوب بالا، مایعات با دمای بالا و مایعات با دمای پایین است.
(4) استفاده از واسطه به عنوان روان کننده، بدون نیاز به چربی، بدون آلودگی به مایع حمل شده، بدون نیاز به تزریق و تخلیه چربی؛
(5) به دلیل موتور و پمپ یکپارچه سازی هم محوری هستند، آن را صرفه جویی در فضا، وزن سبک، طراحی جمع و جور، آسان برای نگهداری و جداسازی؛
(6) موتور خنک کننده آب یا خنک کننده طبیعی را اتخاذ می کند، بدون فن، بنابراین لرزش در حال اجرا کمتر و سر و صدا کمتر است.
مشخصات پمپ کنسرو:
1ساختار یکپارچه موتور و پمپ مهر و موم استاتیک را اتخاذ می کند و باعث می شود پمپ الکتریکی کاملا بدون نشت باشد.
2ساختار کاملاً بسته و بدون نشت می تواند مواد مایع سمی و مضر را حمل کند.
3استفاده از یک موتور آب خنک شده و از بین بردن یک فن خنک کننده باعث می شود که پمپ با سر و صدا کم و ساکت کار کند، مناسب برای موقعیت هایی با نیازهای بالای سر و صدا محیط زیست.
4استفاده از گرافیت راننده های کششی روان با رسانه های حمل و نقل کاهش صدا کار و حذف نیاز به سوخت گیری دستی، کاهش هزینه های نگهداری. در سال های اخیر،مواد حامل نیز افزایش یافته است، مانند کربید سیلیکون (SIC) و فوق العاده سخت، با عمر بهتر از گرافیت.
5. ساختار عمودی می تواند بر روی خط لوله مانند یک شیر نصب شود، نصب را آسان و سریع می کند.فقط موتور و چرخ دار نیاز به بیرون کشیدن بدون نیاز به حذف لوله.
6این می تواند نصب شده و در ارتباط با سامانه های شاک یا پد های شاک کار می کند، که باعث می شود صدای پمپ الکتریکی در طول کار کاهش یابد.
خرابی های رایج و نگهداری پمپ های کنسرو
1پمپ موتور کنسرو نمی تواند محیط را پمپ کند: مشکلی در لوله مکش وجود دارد، مانند انسداد یا نشت هوا.اینکه آیا دریچه های لوله جذب یا خروجی بسته شده اند و آیا پیکربندی مدیریت درست است..
راه حل: کاربران می توانند مشکلات فوق را با بسته شدن، تمیز کردن و تنظیم صحیح حل کنند.که این است که فشار فشار مکش بیش از حد پایین استمشکل مربوطه را می توان با افزایش فشار سر مکش حل کرد.
2. جریان پمپ موتور کنسرو بسیار کوچک یا بیش از حد بزرگ: دلایل بسیاری برای این نوع خرابی وجود دارد که ممکن است مسدود شدن یا مقیاس لوله کشی، فیلترها یا چرخ دارها باشد.
راه حل: فقط مقیاس و انسداد را حذف کنید. اگر پمپ به طور کامل با مایع پر نشده است یا شیر ورودی به طور کامل باز نشده است، به سادگی عملیات مربوطه را انجام دهید.اگر سرعت جریان بیش از حد بالا باشدو اگر سر پمپ کنسرو خیلی کوچیکهاین یک مشکل سیستم است و شما باید با تولید کننده پمپ کنسرو برای کمک به حل آن تماس بگیرید.
3هنگامی که پمپ موتور کنسرو کار می کند، صدا نسبتا بلند یا ناپایدار است: پس از آن لازم است که در نظر بگیرید که آیا قطعات داخل پمپ، مانند لوله کشی، فرسوده شده اند،و اینکه آیا اجسام خارجی در داخل پمپ موتور کنسرو وجود دارد
راه حل: اگر چنین وضعیتی رخ دهد، لازم است با تولید کننده یا پرسنل تعمیر و نگهداری حرفه ای برای جداسازی و تعمیر تماس بگیرید.
4- ارزش مقاومت کویل پیچ موتور نرمال است، اما پمپ نمی تواند چرخش کند: دلیل آن آسیاب خشک ناشی از کار بدون مایع است.و آستین عمود روتور و گرافیت گیر کرده اند. يا به علت نقص هاي ميكانيکي ديگري كه باعث مسدود شدن مي شوند
راه حل: پمپ موتور کنسرت را جدا کنید، لوازم جانبی را تمیز کنید و نقطه خطا را پیدا کنید. لوازم جانبی را تعمیر کنید یا جایگزین کنید.
5موتور خوب است، اما جریان کار بسیار بالا است: دلیل آن این است که مایع کافی برای انتقال وجود ندارد.یا ممکن است وجود دارد جام مکانیکی و انحراف در اتصال پوشش پای موتور.
راه حل: بعد از تجزیه، تمیز کنید و دوباره جمع کنید.
احتیاطی برای استفاده از پمپ موتور کنسرو:
1در طول کار عادی، دریچه خروجی نباید محکم بسته شود و باید کمی باز نگه داشته شود تا از مسدود شدن هوا در پمپ جلوگیری شود.
2کار کردن بدون مایع یا بیش از یک دقیقه برای جلوگیری از آسیب به موتور و لاجری به شدت ممنوع است.
3به شدت ممنوع است که برای بیش از یک دقیقه به عقب حرکت کنید، زیرا کار به عقب ممکن است باعث فرسایش غیرطبیعی در لگن شود.
4کار کردن در شرایط حفاری به شدت ممنوع است، در غیر این صورت ممکن است باعث فرسایش زودهنگام لگن شود.
پارامترها
| نام | نوع | جریان | سر | دمای کار | قدرت | چسبندگی | فشار | ملاحظات |
| HSعلف ها بالا دما کنسرو شدهپمپ موتور | Hدرجه حرارت سری بالا | 1000 متر3/ساعت | 190 متر | ️+350°C | 160 کیلووات | 100mm/s | 2.5MPa | مناسب برای متوسط با دمای بالا |
توضیحات مدل
مواد
| کد | 4 | 5 | 6 | 7 | |
| قسمت های مرطوب شده | 304 | 304L | 316 | 316L | |
| گاسکت | پمپ | دمای بالا | گرافیت | ||
| استاندارد | PTFE | ||||
| موتور | PTFE | ||||
| می تونه | آلیاژ هستلوئی -C | آلیاژ هستلوئی -C | |||
| شفت | 304/301 | 304L | 316 | 316L | |
| آستین گره، حلقه فشار | استیلیت | ||||
| SSiC | |||||
| قرار دادن | رزین فوران مستطیل از گرافیت، SSiC | ||||
نقشه قسمتی
مدل ها
|
نه، نه |
مدل پمپ |
سرعت | قدرت (KW) | |||
| n=2900r/min | 介质密度 ((سفتی متوسط ((g/cm)) | |||||
| جریان m3/h | سر m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
نه، نه |
مدل پمپ |
سرعت | قدرت ((Kw) | |||
| n=2900r/min | (سفتی متوسط ((g/cm)3) | |||||
| جریان m3/h | سر m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080 ولت | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210 ولت | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
