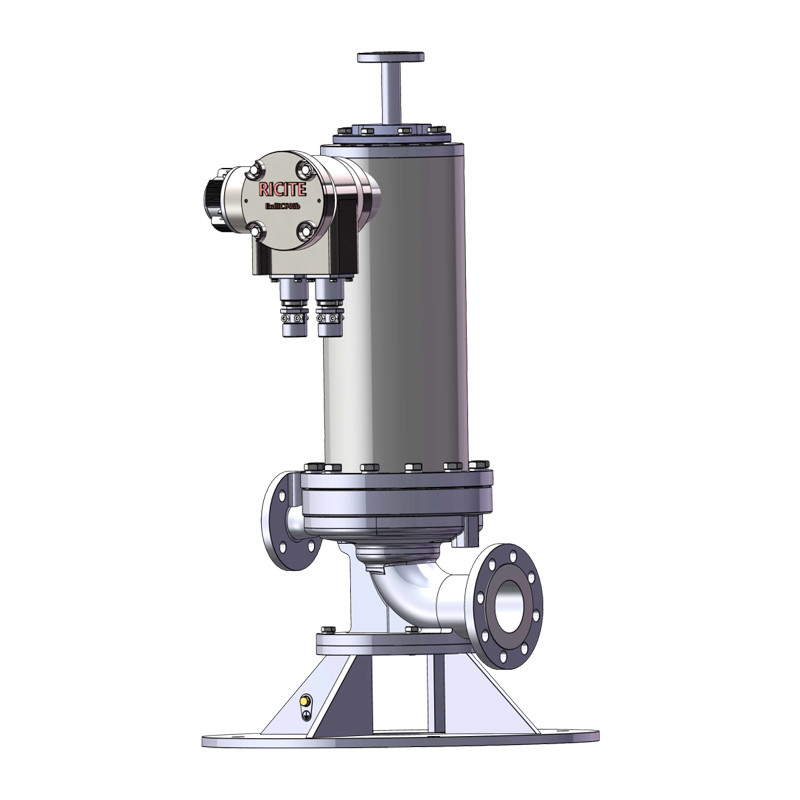

پمپ موتور کنسروهای عمودی برای مواد شیمیایی
| محل منبع: | چین |
| نام تجاری: | RICITE |
| شماره مدل: | LR |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 5-8 روز کاری |
| شرایط پرداخت: | T/T،، L/C |
| قابلیت ارائه: | 50 ست در روز |
|
جزئیات اطلاعات |
|||
| محل منبع | چین | نام تجاری | RICITE |
|---|---|---|---|
| شماره مدل | LR | نام محصول: | پمپ موتور کنسرو چرخش معکوس LR |
| رنگ: | قرمز، آبی سفارشی | جریان: | 300 متر مکعب در ساعت |
| بلند کردن: | 110 متر | درجه حرارت: | ~ 120 ℃ (در صورت نیاز سفارشی کنید) |
| قدرت: | 110 کیلووات | ویسکوزیته: | 100mm/s |
| درخواست: | نفت، شیمیایی، دارویی، آبکاری | برجسته کردن: | موتور پمپ کنسرو عمودی,موتور پمپ کنسرو شده 300 متر مکعب در ساعت,پمپ کنسرو عمودی |
توضیحات محصول
LR پمپ موتور کنسروال عمودی
توضیحات
پمپ موتور کنسرو از یک موتور الکتریکی محافظ و یک پمپ تشکیل شده است و یک پمپ غیر مهر و موم است که دستگاه مهر و موم سنتی گره چرخش پمپ را می شکند،به دست آوردن عملکرد کامل بدون نشت.
درایو یک پمپ سانتریفیوژ معمولی این است که به وصل کردن محور چرخ دار پمپ با محور الکتریکی از طریق یک کوپلر به طوری که چرخ دار و موتور الکتریکی با هم چرخش و کار.با این حال، یک پمپ محافظت شده یک پمپ غیر مهر و موم است و هر دو پمپ و موتور راننده در یک ظرف تحت فشار پر از محیط پمپاژ بسته می شوند.
این ظرف تحت فشار فقط دارای یک مهر ثابت است و مجهز به یک گروه سیم برای ارائه یک میدان مغناطیسی چرخان و حرکت روتور است.این ساختار از بین می رود دستگاه مهر و موم میله چرخشی که پمپهای سنتریفیوژال سنتی دارند، به طوری که می تواند عملکرد بدون نشت کامل را به دست آورد.
نوع گردش معکوس برای حمل مایعات به راحتی تبخیر پذیر مناسب است و ویژگی آن این است که مسیر روانکاری و خنک کننده مخالف نوع پایه است.بنابراین آن را نوع گردش معکوس نامیده می شوداین نوع پمپ به خودی خود نیاز به یک شیر خروجی ندارد و لوله گردش معکوس آن می تواند مایع گردش موتور را به منطقه فاز گاز مخزن ورودی مایع تخلیه کند.اطمینان از عدم وجود گاز در حفره های پمپ و موتوراین ساختار برای حمل گازهای مایع در دمای پایین مانند LPG، LNG و سایر مایعات کم چگالی که به راحتی بخار می شوند مناسب است.
مزایا
(1) عمر طولانی، سیستم تعادل فشار هیدرولیک خودکار در ترکیب با لاغرهای کربید سیلیکون برای دستیابی به عمر طولانی؛
(2) بهره وری بالا، طراحی موتور بهینه و تحقیقات هیدرولیک با کارایی بالا، بهره وری انرژی عالی را به دست آورد؛
(3) قابلیت اطمینان بالا، تکنولوژی پردازش پیشرفته، تجهیزات CNC پیشرفته و آزمایش کامل برای اطمینان از ثبات عملکرد محصول؛
(4) پوشیدن حامل مانیتور برای تحقق نظارت آنلاین و کنترل خودکار؛
(5) مهر و موم ثانویه برای اطمینان از ایمنی محیط زیست حتی در شرایط تصادف.
ویژگی ها
پمپ موتور کنسرو از موتور کنسرو و پمپ تشکیل شده است، سطح داخلی استاتور و سطح بیرونی روتور با فلز مقاوم در برابر خوردگی غیر مغناطیسی با دیواره نازک پوشانده شده است.بنابراین پیچ و تاب استاتور، هسته روتور توسط مایع حمل نمی شود، زیرا آنها کاملا جدا شده اند. علاوه بر این، چرخ دار به طور مستقیم در امتداد میله روتور نصب شده است،کل روتور در مایع حمل غوطه ور می شود، هیچ قطعات چرخانده به خارج گسترش می یابد، یک ساختار بدون نشت است، بنابراین مزایای زیر را دارد.
(1) بدون نشت، مناسب برای حمل مایعات سمی، انفجاری، قابل اشتعال، تصفیه شده و خوردنی است.
(2) مهر و موم کامل، مناسب برای حمل مایعات است که به راحتی اکسید می شود؛
(3) بدون مهر و موم مکانیکی، مناسب برای حمل مایعات با فشار سیستم بالا، مایعات با نقطه ذوب بالا، مایعات با دمای بالا و مایعات با دمای پایین است.
(4) استفاده از واسطه به عنوان روان کننده، بدون نیاز به چربی، بدون آلودگی به مایع حمل شده، بدون نیاز به تزریق و تخلیه چربی؛
(5) به دلیل موتور و پمپ یکپارچه سازی هم محوری هستند، آن را صرفه جویی در فضا، وزن سبک، طراحی جمع و جور، آسان برای نگهداری و جداسازی؛
(6) موتور خنک کننده آب یا خنک کننده طبیعی را اتخاذ می کند، بدون فن، بنابراین لرزش در حال اجرا کمتر و سر و صدا کمتر است.
اقدامات احتیاطی برای استفاده از پمپ های محافظ:
1در طول کار عادی، دریچه خروجی نباید محکم بسته شود و باید کمی باز نگه داشته شود تا از مسدود شدن هوا در پمپ جلوگیری شود.
2کار کردن بدون مایع یا بیش از یک دقیقه برای جلوگیری از آسیب به موتور و لاجری به شدت ممنوع است.
3به شدت ممنوع است که برای بیش از 1 دقیقه به عقب حرکت کنید، زیرا کار برعکس ممکن است باعث فرسایش غیر طبیعی لگن شود.
4کار کردن در شرایط حفاری به شدت ممنوع است، در غیر این صورت ممکن است باعث فرسایش زودهنگام لگن شود.
پارامترها
| نام | نوع | جریان | سر | دمای کار | قدرت | چسبندگی | فشار | ملاحظات |
| LR پمپ موتور کنسروال عمودی | LR نوع گردش عمودی عقب | 300 متر در ساعت | 110 متر | ️+120°C | 110 کیلووات | 100mm/s | 2.5MPa |
نوع گردش معکوس که برای حمل گاز طبیعی مایع شده LNG، گاز نفتی مایع شده LPG استفاده می شود |
توضیحات مدل
مواد
| کد | 4 | 5 | 6 | 7 | |
| قسمت های مرطوب شده | 304 | 304L | 316 | 316L | |
| گاسکت | پمپ | دمای بالا | گرافیت | ||
| استاندارد | PTFE | ||||
| موتور | PTFE | ||||
| می تونه | آلیاژ هستلوئی -C | آلیاژ هستلوئی -C | |||
| شفت | 304/301 | 304L | 316 | 316L | |
| آستین گره، حلقه فشار | استیلیت | ||||
| SSiC | |||||
| محموله | رزین فوران مستطیل از گرافیت، SSiC | ||||
نقشه قسمتی
مدل ها
|
نه، نه |
مدل پمپ |
سرعت | قدرت (KW) | |||
| n=2900r/min | 介质密度 ((سفتی متوسط ((g/cm)) | |||||
| جریان m3/h | سر m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
نه، نه |
مدل پمپ |
سرعت | قدرت ((Kw) | |||
| n=2900r/min | (سفتی متوسط ((g/cm)3) | |||||
| جریان m3/h | سر m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080 ولت | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210 ولت | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
بیش از 10000+ مشتری در صنایع شیمیایی، داروسازی، انرژی جدید، ورق آلومینیوم الکترونیکی و صنایع دیگر محصولات RICITE را انتخاب کرده اند (پمپ های محرک مغناطیسی، پمپ های موتور کنسرو شیمیایی،پمپ های دیافراگم، پمپهای سانتریفیوژ مهر مکانیکی و غیره) و Ricite (Zhejiang) Science & Technology Co., Ltd در ویرایش چندین استاندارد و مشخصات فنی صنعت شرکت کرده است.و افتخارات دانشگاه های پیشرفته رو به دست آورد، محصولات صرفه جویی در انرژی و بسیاری از اختراعات دیگر. Ricite (Zhejiang) علم و فناوری شرکت محدود متعهد به تولید پمپ های بدون نشت،و به هدف توسعه پمپ های محرک مغناطیسی پایبند است، پمپ های موتورهای مواد شیمیایی، و دیگر پمپ ها، و دنبال نوآوری های تکنولوژیکی و ارائه پمپ ها و خدمات قابل اعتماد، با هزینه بالا و صرفه جویی در انرژی به مشتریان است.
